工业管道的标识及颜色规范(图文)-隔热管托



管道标识的作用
目的:便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断。对管道进行可视化,可以预知管道内流体的名称,预知管道危险性,防止误操作、误碰设备,预防事故的发生,提高管道操作、维护的效率。

管道标识的标准
国际通用(美国):ANSI SB1-2007
国内标准:GB7231-2003《工业管道的基本识别色、识别符号和安全标识》
行业标准:DLT 5072-2007《火力发电厂保温油漆设计规程》
企业标准:中石化、中石油企业管路色环标注标准

管道基本识别色和相应的颜色标准
据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号及色样。

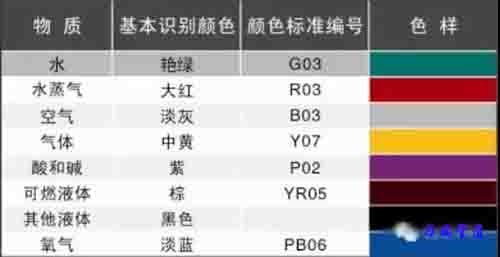

八种基本识别色和色样及颜色标准编号

中国标准VS美国标准:
管道标识具体数量的统计标准、方法:
1、 管道标识中国标准
在管道上的标识,两个标识之间的最小距离应为10m,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位,识别符号由物质名称、流向和主要工艺参数等组成。
2、ANSI标准
能够在不同的角度都能看到,如经过阀门时的每个方向,穿过墙体的两端,拐角的两个方向等,在直的状态下,建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。

中国标准&美国标准的颜色差异:
1、中国标准的颜色(强制执行):

2、美国标准的颜色:

管道标识设置标准:
管道全长上标识; 在管道上以宽为150mm的色环标识,两个标识之间的最小距离应为10m,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位,识别符号由物质名称、流向和主要工艺参数等组成。


管道全长上标识示例


 在管道上以宽为150mm的色环标识示例

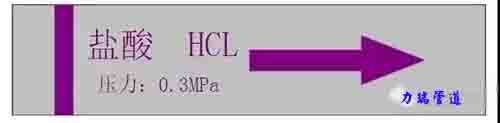

在管道上以带箭头的长方形识别色标牌标识示例


1 、管道介质的标识由色环、介质名称、流向三部分组成。
2、介质流向应标注在阀门附近、弯头、穿墙处及管道密集、难以辨别的部位,其位置应在距弯头至少500mm的直管段上;如两个弯头相距不够1000mm时应选择中间位置。
3、环、介质名称、流向在管道上的相对位置。

以下几种特殊情况不同于其他管道的标识:
1、对于采暖装置一律涂银漆,不注字。
2、通风管道(塑料管除外)一律涂灰色。
3、对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色。
4、对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色。
5、对于保温涂沥青的防腐管道,均不涂色。

标识中字体尺寸:



色环表示方法:

易燃或有毒气体管道标识

生活水管标识

消防水管道标识

生产水管道标识

水蒸气管道标识

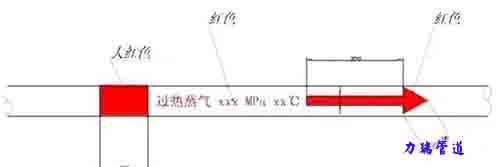

过热蒸汽管道标识

消防用蒸汽管道标识

易燃液体管道标识

可燃液体管道标识

无毒不燃液体管道标识

有毒液体管道标识

空气管道标识

氧气管道标识

其他气体标识

硫酸碱液管道标识

管道标识 识别符号
化工管道标识方式管路标识采取基本识别色和识别符号同时使用的方法。
基本识别色:基本识别色用于识别管路内流体的种类和状态。
识别符号用于识别管路内流体的性质、名称和流向。
基本识别色和识别符号的颜色要有明显的差异对比。
室内、外地沟内的管路不安装基本识别色和识别符号。
不锈钢、有色金属、非金属材质的管路,以及保温管外有铝皮(或不锈钢)保护罩时,均不安装基本识别色,但应有识别符号。

工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求:

①、物质名称的标识
a)物质全称。例如:氮气、硫酸、甲醇。
b)化学分子式。例如:N2、H2SO4、CH3OH。
②管道内物质的流向用箭头表示。当基本识别色的标识方法1.4中d和e时,则标牌的指向即为表示管道内的物质流向。
标明流体名称、流向、来去地点、压力。字体大小、箭头外形尺寸,应以能清楚观察识别符号“③”来确定。参考规格:150mmx25mm。
如果管道内物质流向是双向的,则标牌指向应做成双向的。
③ 物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用。

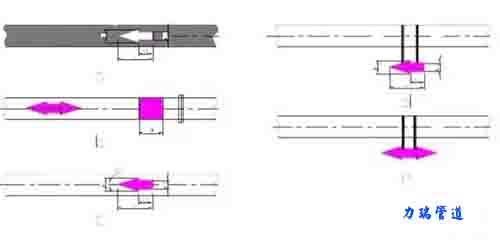

基本识别色和流向、压力、温度等标识方法参考图

基本识别色和流向、压力、温度等标识方法参考图

基本识别色和流向等标识方法参考图


管道识别色标识的方法

危险标识

表示工业管道内的物质为危险化学品。
危险化学品和物质名称标识方法参考图

1适用范围:管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识。
2表示方法:在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带(见附录A),安全色范围应符合GB2893的规定。
3表示场所:基本识别色的标识上或附近。

消防标识
表示工业管道内的物质专用于灭火。
工业生产中设置的消防专用管道应遵守GB13495-1992的规定,并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。
2Φ273mm以上的管道的基本识别色和流向、压力、温度等标识方法参考图(a、b、c图)
Φ273mm以下的管道的基本识别色和流向、压力、温度等标识方法参考图(d、e图)
危险化学品和物质名称标识方法参考图(k图)

管道标志板:在50m左右能够明显看清的场合,直接标在管道上。如在小口径管道上直接标志不易看清,应设置标志板。在标志板的两面都写上标志,标志板底色为白色,文字为黑色,周围用黑色和中黄色作条文花边。例如高度4.5m标高的高度、物质全称、化学分子式、物质流向、应力、温度等,按下图标志;

道路上方管道标志板底色为白色,文字为黑色,周围用黑色和中黄色作条文花边均为反光色。

管道标识的规定

1、管道涂色与标志的规定
在工业企业中,厂房内及厂区经常需要安装大量的输送各类气体和液体的管道,为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。
1、一般在不同流体的管道表面或管道绝热层外表面,涂覆不同颜色的涂料,有时也可涂刷指向箭头,标出介质的流向作为标识。
2、如果输送流体的温度或成分不同,需加以区别时,可以在已涂色的管道表面上,选择一种温度或成分涂刷色作为标识。
3、如果以上两种方法仍然不能确定管内流体的性质或参数时,可采取在管道外表面涂刷流体的名称或化学符号,也可标出流体的温度和压力作为标识。

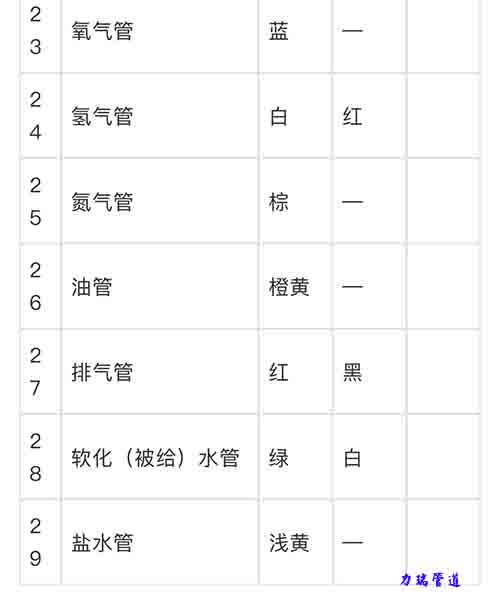

由于管道的工程的内容不一,管道内流体流动的介质种类较多,所以管道的涂色和标识应根据具体工程情况进行使用,以易于操作、方便管理及维修为原则。因此,各系统的规定不统一,工程中设计有规定时应按设计规定涂色,设计无规定时,可按下表  所列使用。





2、色环及识别符号的涂装要求
1、色环的间距应分布均匀,便于观察,一般在直管段上其间距以 5m 左右为宜。色环的宽度可按管径大小来确定,外径(包括绝热层)在 150mm 以内,色环宽度为 70mm;外径在 300mm 以上者,色环宽度为 100mm。
2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点,阀门和穿孔两侧的管道上,以及需要观察识别的部位。
3、输送的流体如果是双向流动的,应标出两个相反方向的箭头。箭头一般涂成白色或黄色,底色浅者则涂成深色箭头。
4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时,可在所有需要识别的部位挂一标牌,标牌一般做成 250mm×150mm 的矩形。标牌上应标明流体名称,标出介质流向。

机械行业动力管道标识要求

机械行业动力管道油漆色标应按下表2 规定涂色,管道的色环宽度及间距应安表3 规定涂刷,管道示意图上的管道颜色与此一致。




注:1.在管道交叉处、阀门操作管道弯头处等,应在管道上标示介质流动方向箭头。
2.设备涂色一般可采用:暖气片、暖风机登用银白色;压缩空气储气罐用灰色;离子交换器用绿色或者灰色;加热器、热交换器等用红色;水箱用绿色。
3.考虑到企业现况,对室外的蒸汽管道(已采取保温措施)和煤气管道,管道交叉处,管道弯头处及阀门两处的管道,均能明显涂刷管长度 2m 的面色;在直管道上,每隔 50m 要明显涂刷长度 2m 的面色。

石油、化工等行业由于工艺生产特殊性、故专门制定行业工业管道的涂色规定和要求,请参照有关规定执行。

工业管道标识设计注意事项
工业管道标识在设计过程中要以实际使用为宗旨,设计的位置要在人员便于观察的地方,设计使用的材质要与实际生产环境要求相匹配,在高温及水汽较大的场所,就应当使用耐高温及防水型工业管道标识材质。

对于工业管道标识,以上小编已经做了详细介绍,那么对于工业管道标识的一些注意事项大家也要了解:

1、工业管道标识标牌设计设置要严格遵守法规和标准规范,没有标准规范的也要注意标准化,注意符合人们的行为习惯,符合国际通行准则;
2 、工业管道标识设置突出功能第一,不要把它当作装饰品;
3、能用编码、符号就不用文字,安全标识但前提是意思明确;
4 、注意在工业管道标识设计中引入交通工程学、人因工程学、生理学、心理学和行为科学的相关知识;
5、注意专业人才的培养,提高设计制作和工程建设的专业化水平;
