镦粗长径比
为保证镦粗时坯料不发生弯曲和歪斜，蛭石隔热管托坯料的原始长度和直径之比应小于2.5~3。这是正常镦粗的基本工艺规则。
镦粗坯料的原始长度和直径之比叫做镦粗长径比，有时也被人简称为镦粗比。这种比例关系仅仅是个工艺规则，并不表示变形的大小，和“锻造比”完全是两码事。
金属纤维组织（流线）
钢锭的组织是不均匀的，并且有许多铸造缺陷。
钢锭经过锻造后，粗大不均的晶粒被打碎了，通过再结晶，变成较细的均匀等轴状结晶组织。偏析情况能够得到改善，表面没有发生氧化的气泡和疏松组织可以被压实、焊合，金属更加致密，力学性能有所提高。另一方面，随着钢锭外形在锻造时的变化，蛭石隔热管托用金属在钢锭内部发生相对流动。即原有各晶粒要沿变形方向拉长、滑移、破碎，存在于晶粒之间的氧化物、硫化物及其他杂质也随之改变分布形态。变形了的晶粒，在终锻温度以上。可以恢复成均匀的等轴状晶粒，但杂质始终保持着晶粒变形时的状态，在锻造后，作为金属流动的痕迹，被遗留在锻件中。这种杂质在金属内有规律、定向分布的组织叫做“纤维组织”，杂质在锻件内的分布形态叫做“流线”。
象木材一样，纤维组织使金属的性能在不同方向上有了差异（方向性），表现为沿着纤维方向（顺长）取试验棒做力学性能试验时，各项技术指标都比垂直纤维方向（横切）的好。

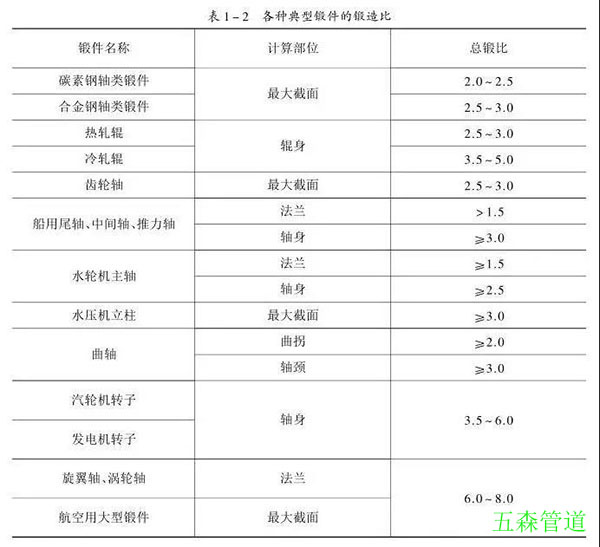

消除铸态缺陷和形成纤维组织，这就是锻造对金属组织和性能的主要影响。这一影响的大小，即消除缺陷的效果和形成纤维的程度如何，蛭石隔热管托主要取决于金属在锻造过程中的变形方式和锻造比。
